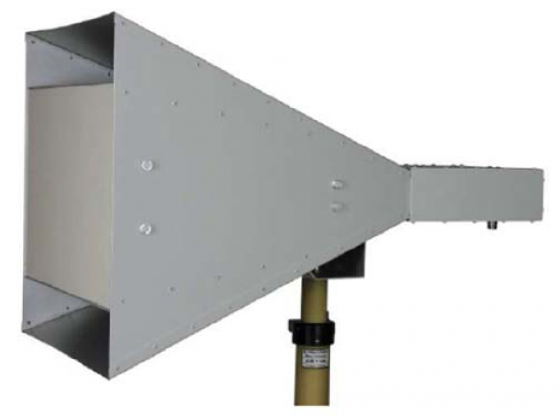

寬帶喇叭天線BB HA9120J是一個用于頻率范圍在800MHz-6.2 GHz的線性極化高增益天線。增益從1GHz的 11dBi上升到更高頻率的20 dBi。
規格：
|
頻率范圍 |
800 MHz ... 6.2 GH z |
|
各向同性增益 |
min 11d Bi (f>1GHz) |
|
天線系數 |
見下列數據 |
|
標稱阻抗 |
50 Ω |
|
最大駐波比 SW R |
<2.3 (f > 1 GHz) |
|
典型駐波比 SW R |
1.3 (f > 1 GHz) |
|
極化方向 |
線性 |
|
3dB 典型波瓣寬度(E-Plane) |
48° .. 11 ° |
|
3dB 典型波瓣寬度(H-Plane) |
48° .. 12 ° |
|
最大輸入功率 |
1 kW @ 1 GHz |
|
N 型連接器（母） |
|
|
最大輸入功率 |
1.7 kW @1 GHz |
|
選件：7-16 型連接器（母） |
|
|
中心安裝孔位 |
3/8“ + M 12 |
|
寬*長*高 |
680 x 435 x 440 mm |
|
重量 |
7.6kg |
