SBA 9119線性極化微波雙錘寬帶天線的典型應用為：
1．用于IEC/EN 61000-4-3的場強探頭取代傳統的場強表，用于產生場的選頻測試，符合EN 61000-4-3，包括均勻域的測試。
2．用于按照CISPR 16-1-4規(guī)定的Site-VSWR測試，對高于1 GHz的全電波暗室的確認測試。與SBA 9112組合使用可成為覆蓋頻率范圍為1－18 GHz 的優(yōu)秀天線。如容忍某些限制（例如天線因子、VSWR增量、對稱性降低），SBA 9119可用于0.5 GHz以上頻段。確認測試點通常使用的微波天線（例如對數周期天線，或喇叭天線）會影響測試結果，因為這些方向增益天線有密集的方向圖，不能說明測試點的特性。
技術指標：
|
標稱頻率范圍： |
1 - 6 GHz |
|
可用頻率范圍： |
0.5 - 7 GHz |
|
連接器： |
50歐姆 N型（陰性） |
|

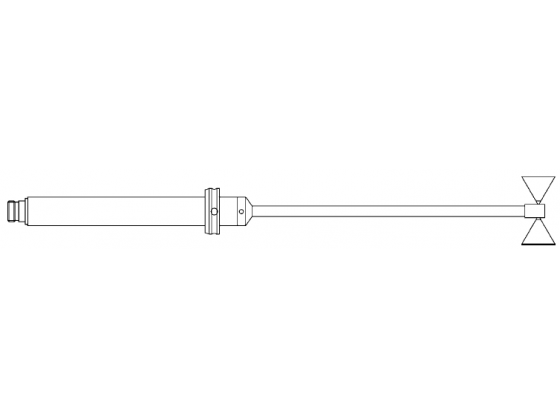

安裝管： |
長度 LH = 560mm, 直徑 d = 22 mm |
|
分度環(huán)： |
LR =190 mm |
|
振子總長度： |
LE = 50 mm |
|
振子直徑： |
D = 28 mm |
|
等方向增益： |
typ. -4....+3 dBi (1.2 - 6 GHz) |
|
天線因子： |
32 ... 46 dB/m |
|
駐波比：（典型值） |
1.5 – 5 (1.3 - 6 GHz) |
|
Balun (低損): |
1:1 |
|
對稱倒置： |
typ. < 0.5 dB (1 - 6 GHz) |
|
交叉極化抑制： |
< - 20 dB |
|
最大輸入功率： |
20 W |
|
半功率波瓣寬度：(E-plane): |
84° - 45° |
|
重量： |
500 g |
