TS9975 EMI 測試系統可用于按照不同標準進行傳導和輻射干擾的所有 EMI 測量。
T S9975應用于1、無線測試 2、民用測試 3、軍用測試 4、汽車測試
功能
1、0.15 MHz 至 30 MHz 頻率范圍內的傳導 EM I 測量
2、30 MHz 至 40 GHz 頻率范圍內的輻射 EMI 測量
3、通過自動路徑切換實現系統自動化
4、包含用于系統校準和系統檢查的設備
附加無線測試功能
1、在被測設備（DUT）天線連接器上進行 100 kHz 至 12.7 5 GHz 頻率范圍內的傳導雜散發射測量
2、30 MHz 至 40 GHz 頻率范圍內的輻射雜散發射測量
3、EIRP 測量
4、通過濾波器進行載波抑制
5、可同時傳輸不同的服務（如 GSM 和 Bluetooth?）
6、無線設備空中鏈路的自動激勵與監視
7、CMU200 將大多數常見無線標準集中到一臺設備中在不同服務或頻帶之間自動切換
系統配置
該系統具有高度模塊化的硬件和軟件設計，針對各種客戶化的需求，采用各種不同的儀器組合來進行量身定制。該系統是一個由硬件、用戶友好軟件以及系統服務組成的完整系統，用戶可在很短時間內掌握它的使用。

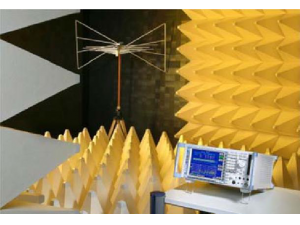

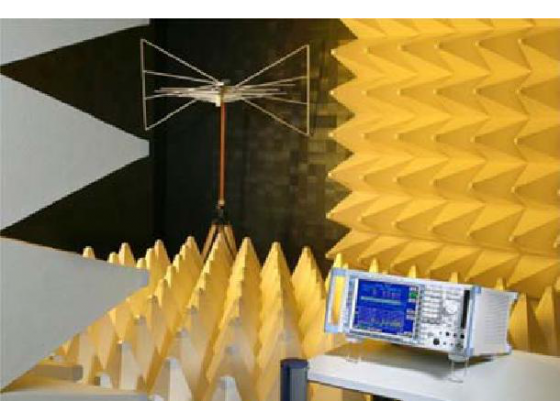

電波暗室
輻射發射和敏感度是在電波暗室中進行測量的。這種測量需使用一個遙控轉臺和一個帶控制單元的自動升降天線塔。這些可選部件可隨系統提供，并由系統軟件來控制。針對研發和質量保證的應用，可使用便于布置到實驗室中的更小的緊湊型暗室。
硬件
一個過程控制器( PC)通過 I EC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。
測試接收機
測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。如果預認證測量對于
EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。 測試系統的頻率上限可3/7/18/ 26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。
測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。
硬件擴展
ESH2-Z5 和ENV216 人工電源網絡用于切換天線和傳感器的TS-RSP 系統控制單元測試天線（如 HL562）
軟件
EMC32 支持產品開發與設備改進過程中的全自動認證測量和交互式測量。
無線測試標準
該系統可滿足以下無線標準的所有要求：
? AMPS
? CDMA 、TDMA
? GSM4 50/850/9 00/1800/1900
? GPRS、EDGE
? UMTS
? Bluet ooth?2.0 + EDR
? WLAN 802.11a, b, g
? WiMAX 802.16
可根據要求提供適用于其他標準的配置?？蛻艨蓪?/span> TS9975 測試系統進行滿足其他標準或不同規定的特定改動，不會產生任何問題。
