FRANKONIA
BlueBox--電驅動測試解決方案
Frankonia 電磁兼容測試解決用于混合動力、電力、燃料電池和電
池驅動的零部件與系統
FRANKONIA
Frankonia 集團簡介
Frankonia 集團成立于 1987 年，作為 EMC 實驗室的解決方案供應商，不斷滿足電子行業和汽車工業
日益增長的針對專業測試環境的高度需求。Frankonia 擁有超過 25 年的電波暗室建設經驗，且至今仍保
持著在電磁兼容解決方案領域的領先地位。隨著 Frankonia 公司自身不斷的發展和壯大，不斷為客戶提出
最優的解決方案，滿足客戶全方位的需求。
Frankonia 集團特點
·
·
·
·
Frankonia 做為一家全球性跨國集團公司，已經在產品、代理與服務建立了完善的組織架構
Frankonia 努力成為您的優秀合作伙伴，為客戶提供定制的最佳解決方案
Frankonia 一直致力于成為完整的 EMC 系統方案提供商
Frankonia 可以按照客戶需求實現技術創新以提高效率和改善產品質量。我們?yōu)榭梢园芽蛻粜枨蟾叨?o:p>
專業化地付諸實踐的團隊感到自豪。提升產品，實踐新概念，以及在廣泛的業務范圍內完善產品范圍是我
Frankonia 解決方案
EMC 測試實驗室行業是一個技術門檻很高的行業，同時也是一個不斷創新和快速變化的行業。Frankonia
可以按客戶要求提供電子、軍用及汽車行業完整的解決方案。
Frankonia 核心業務包括：電波暗室與測試系統
電波暗室
我們的電波暗室業務覆蓋的行業范圍很廣，從預兼容到全兼容與訂制化暗室，我們提供了多種現代化檢測
設備與附件，如監控設備、天線塔、轉臺、人員進出門和大門，以及我們獨特的吸波材料技術。
測試系統
我們能夠提供各種各樣的 EMC 測試系統，主要是圍繞暗室的 EMI 測試系統及射頻抗擾度測試系統。除了
完善的測試系統，Frankonia 還提供系統需要的附件，如覆蓋范圍廣范的天線、前置放大器、寬頻射頻功
放、軟件、GTEM 小室、帶狀線、開放式 TEM 小室、信號發生器、射頻功率計與 EMI 接收機。在我們覆
蓋的業務范圍內，Frankonia 可以滿足電磁兼容測試設備的所有要求。
我們提供
完全滿足
要求的解
決方案
客戶需求
Frankonia 值得信賴
Frankonia 代表了最新的技術，最高的品質，創新的理念設計、獨特領先的吸波材料以及可靠的解決方案。
由于其簡單有效易用與配置省時，Frankonia 的電波暗室為創新和完整的 EMC 測試解決方案設定新的標
準，能夠真正為客戶提升產品使用價值。Frankonia 的測試系統擴充了業務范圍，使 Frankonia 集團成為
一個方案解決供應商。因此，我們在咨詢以及項目管理方面具有專業性與創新性，依托自己的產品、安裝
和服務，為我們的客戶提供最高質量的產品和最新最前沿的技術方案。
Frankonia 精益求精
·
·
·
·
我們的產品線能夠滿足所有的的電磁兼容實驗室建設需求
業務范圍包括暗室、測試系統及自動化測試產品
我們致力于為客戶提供交鑰匙工程，降低客戶使用風險
我們在項目每一個階段都確保產品質量與專業性
客戶與信賴
·
·
·
·
客戶明白我們產品與方案的差異之處，懂得技術與質量的價值所在
客戶非常理解 Frankonia 吸波材料技術的優勢所在
客戶依賴我們的能力、專業性與資源，信賴我們對解決方案的承諾
定制化并滿足特定的要求是我們的核心競爭力及有別于其他供應商的本質所在
Frankonia 一直致力成為交鑰匙解決方案供應商與制造商，能夠提供完整的電波暗室與測試系統解決方案。
成立至今，Frankonia 公司從項目規劃到驗收提供的全套解決方案已讓 Frankonia 在全球范圍內獲得了無
數客戶的高度信賴。
3
電驅動測試解決方案
Bluebox-法蘭克尼亞動力傳動電磁兼容解決方案
電驅動測試解決方案-BlueBox

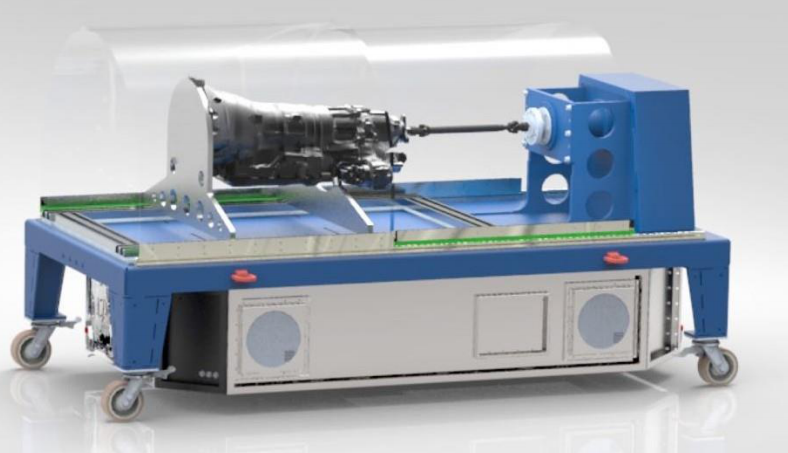

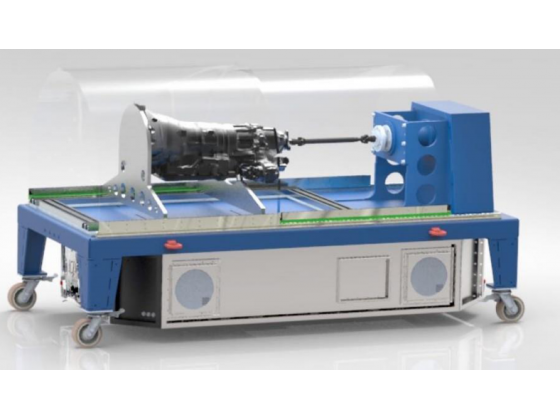

BlueBox 是一款針對電機及控制器 EMC 測試的移動測試負載平臺，BlueBox 以四象限運行工作，它能模
擬被測物的任意應力狀態，如制動、驅動、轉動方向（左/右）、速度調整、扭矩控制，以及上述內容的
混合狀態。
BlueBox
完全創新的解決方案，用于測試電機及控制器的移動測試負載平臺
BlueBox 特色
·
·
·
·
動力系統零部件 EMC 測試的移動版
最高測試等級可達 120KW
可模擬任何情況，包括道路運行
運用廣泛，且滿足標準 CISPR 25
·
·
·
·
包含各種 EUT 的測試附件
運用廣泛
完整的 EMC 兼容性
符合 BMW 和 CSA 標準
創新的 BlueBox 在測試過程中，完全符合 EMC 要求。電源供電是通過標準電壓實現，并通過其機構的機
械動力提供給 EUT。因此，該功能可雙向操作，供電給 EUT，或吸收來自 EUT 的能量，額外的能量會回
饋到電源網絡。
在混合動力驅動裝置下，可以模擬出一個能反映實際道路行駛情況。此外，在制動器上的應用及其恢復模
式的情況下，可將負載轉移到 EUT。
BLUEBOX 是通過獨立的控制單元控制，通常設置是使用光纖在 EMC 暗室外的控制室進行控制。針對
BLUEBOX，電磁兼容暗室本身無特殊要求。原則上，只需要一個標準的 CE 插座，相關的電源接近測試位
置即可。此外，電源應使用特殊的射頻濾波器。BLUEBOX 能夠適應各種各樣的附件以便固定 EUT， EUT使
可以直接固定在工作臺上，或用法蘭直接安裝到傳動軸。也有一個完整的鋼制導軌系統，靈活地夾緊 EUT。
4
特點與優勢
·
·
·
兼容 CISPR 與 ISO 標準，測功機移動版本的電力傳動組件測試解決方案可達 120kW。
必須使用不可燃的 Frankosorb? A2 吸波材，防止可能造成的著火事件！
Frankonia 集團提供交鑰匙解決方案

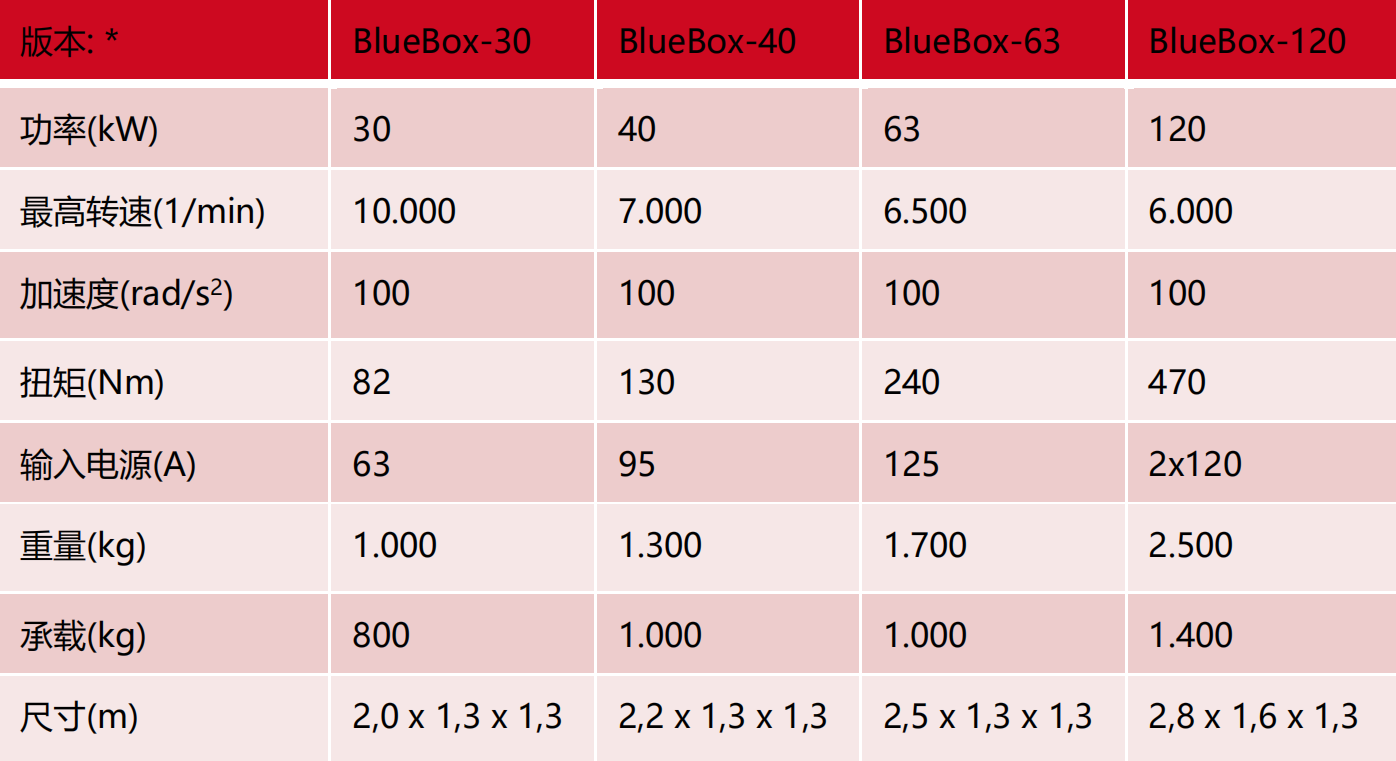

功率范圍
測量與結果
可靠的 EMC 認證

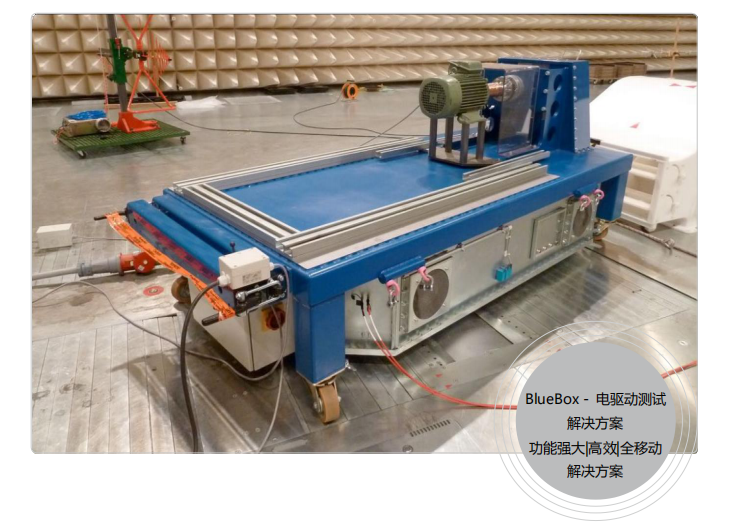

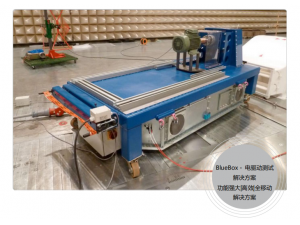

BlueBox - 電驅動測試
解決方案
功能強大|高效|全移動
解決方案
BlueBox 特點與細節
?
?
?
?
?
?
?
?
?
?
?
?
?
6
?
?
電磁干擾（EMI）：完全符合 CISPR25 的標準
電磁敏感性（EMS）:完全符合 ISO11452-2 的標準
先進的測試設備，可測試傳動部件和完整的系統

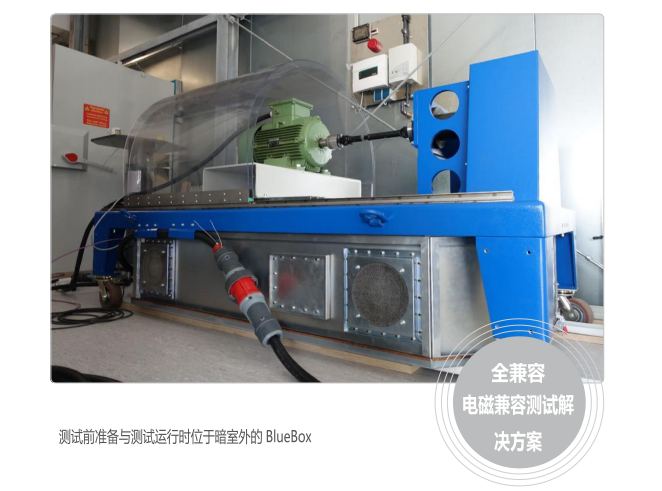

被測物測試前的準備工作可在 EMC 暗室外完成
滿足最高質量要求，性能水平在 120kW 的情況下可高達 10000RPM
對于一些需要特殊固定的被測物，可將移動型 BlueBox 帶至客戶現場，預先將被測物固定到工作臺上
進入 EMC 測試環境之前，需對被測物進行特定設置和完整的功能預檢
BlueBox 就位后，接通電源和控制器，即可進行 EMC 測試工作
最大程度縮短準備時間，同時提高檢測的準確性
BlueBox 幾乎可在任何 EMC 暗室中進行此類測試
BlueBox 的主體相當于車身結構
配有輪子的 BlueBox 是絕緣的，因此它更像一輛真正的汽車。地板上必須有接地
BlueBox 的本體可與一些周邊設備連接
可以用標準叉車在 EMC 暗室內將 BlueBox 由準備區域移至測試區域。
為滿足進一步 EMC 測試需求，可將 BlueBox 放至轉臺的上方，這樣可以保證 EMC 測試的順利完成
?
?
BlueBox 是測試各種傳動組件的完美方案，具有移動性和靈活性
滿足歐洲最高安全標準的要求及一站式解決方案
依托電波暗室與測試系統，Frankonia 是一家可以滿足任意電磁兼容測試的整套方案供應商，如電池仿真，
充電仿真與電動機負載機。
真實可靠的 EMC 測量
經 CSA 與 BMW 確認
測量 1-垂直
空暗室測試
所有消耗設備均關閉，BlueBox 位于暗室
外面
垂直極化
頻率： 30 MHz – 1,000 MHz
帶寬： 120 kHz
7
測量與結果
可靠的 EMC 認證
測量 2-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
垂直極化
頻率： 30 MHz – 1,000 MHz
帶寬： 120 kHz
測量 2-水平
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
水平極化
頻率： 30 MHz – 1,000 MHz
帶寬： 120 kHz

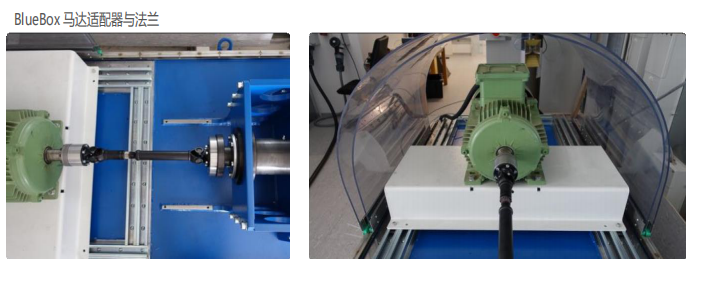

BlueBox 馬達適配器與法蘭
測量與結果
可靠的 EMC 認證
測試 3-垂直
供電電源打開
24V 供電打開
8
測試 3-垂直
供電電源打開
24V 供電打開
緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
垂直極化
頻率： 30 MHz – 1,000 MHz
帶寬： 1,000 kHz
測試 3-水平
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
水平極化
頻率： 30 MHz – 1,000 MHz
帶寬： 1,000 kHz

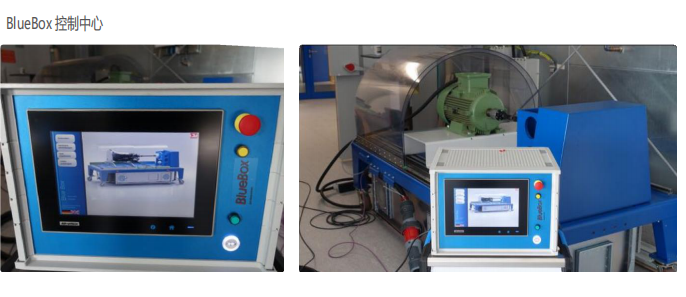

BlueBox 控制中心
9
測量與結果
可靠的 EMC 認證
測試 4-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
最終線纜安裝
垂直極化
頻率： 1 GHz – 3 GHz
帶寬： 1,000 kHz
測試 4-水平
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
最終線纜安裝
水平極化
頻率： 1 GHz – 3 GHz
帶寬： 1,000 kHz
暗室連接板（CP）
節省空間包裝
10
測試 5-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
最終線纜安裝
垂直極化
頻率： 1 GHz – 3 GHz
帶寬： 120 kHz
測試 5-水平
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
最終線纜安裝
水平極化
頻率： 1 GHz – 3 GHz
帶寬： 120 kHz
BlueBox 控制中心機柜
供電單元
測試 6-垂直
供電電源打開
測量與結果
可靠的 EMC 認證
11
測量與結果
可靠的 EMC 認證
測試 6-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作
BlueBox 外殼由短線接地（帶鱷魚夾的
短線）
接 EUT(BlueBox 最大 5 Nm)
軸上有射頻屏蔽(CuBe)
最終線纜安裝
頻率： 150 kHz – 30 MHz
無天線地網，小測試桌
測量時間 25ms
測試 7-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
BlueBox 外殼由短線接地（帶鱷魚夾的短
線）
頻率：150 kHz – 30 MHz
無天線地網，小測試桌，測量時間 25ms
12
測試 8-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
BlueBox 外殼由短線接地（帶鱷魚夾的
短線）
頻率： 150 kHz – 30 MHz
無天線地網，天線位于平臺上
測量時間 25ms
測試 9-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
最終線纜安裝
BlueBox 外殼由短線接地（通過短連接線
的鱷魚夾）
頻率： 150 kHz – 30 MHz
無天線地網，天線位于平臺上
測量時間 25ms
13
測量與結果
可靠的 EMC 認證
測試 10-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
最終線纜安裝
BlueBox 外殼由 2 根短銅線連接到地排
（帶鱷魚夾的短連接線）
頻率： 150 kHz – 30 MHz
無天線地網，天線位于平臺上
測量時間 25ms
測試 11-垂直
供電電源打開
24V 供電打開
連接緊急關閉電纜
功率電路激活
BlueBox 工作在 1000RPM
測試狀態：牽引
射頻屏蔽版本 2
最終線纜安裝
BlueBox 外殼由 2 根銅質短線束連接到
地排（帶鱷魚夾的短連接線）
頻率： 150 kHz – 30 MHz
有天線地網，天線位于平臺上
天線地網通過銅線連接至暗室地
測量時間 25ms
14
布置
依據 CISPR 25 布局

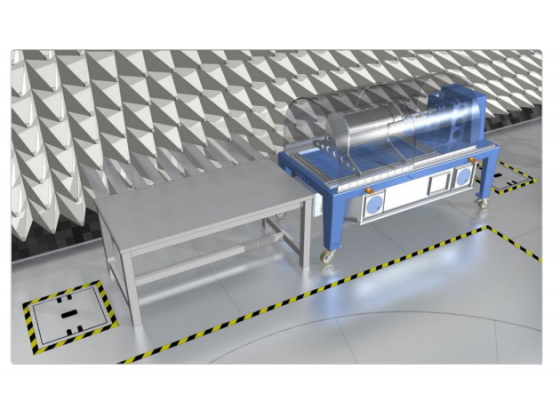

CISPR 25 暗室內 BlueBox 布置
Frankonia 電驅動測試暗室（EDTC）
轉臺上 BlueBox 布置
Frankonia 電波暗室
15
整體解決方案
Frankonia 交鑰匙解決方案供應商
交鑰匙解決方案
CISPR/ISO 標準
·
·
·
·
·
·
·
符號 CISPR/ISO 測試布置
考慮不同測試場景
隔離軸和屏蔽軸
干擾抑制的測功機
自適應電池系統
EUT，暗室與員工安全測試環境
經久耐用
電池系統
CISPR
ISO
負載機（測功機）
（電力馬達與/或電池測試）
LM
·
·
固定版可達 350kW(可選)
移動版可達 120kW
EDTC
BS
（零部件與/或整車測試）
·
電池仿真
電池測試
充電仿真
可用功率范圍：
180 KW/360 kW/600kW
·
·
·
電波暗室
·
·
·
AC
專用于 CISPR25 零部件測試
專用于 CISPR25 整車測試
或兩都兼有（單一解決方案）
TS
測試系統
根據 CISPR 與 ISO 標準定義
·
·
專用于零部件測試
專用于整車測試
（固定或移動版本）
性能與品質
·
·
·
·
·
·
·
·
出色的性能
全面的高性能的測試暗室布置
先進的測試設備，可測試傳動部件和完整的系統
自動化且可自定義的軟件解決方案
滿足最高質量要求，性能水平可達 120kW
電池模擬器可達 1000VDC/600A
緊湊型暗室解決方案
必配 Frankonia 經久耐用的吸波材料，耐火等級 A2
效率與成本
·
·
·
·
·
·
16
整套傳動系統零部件與組合成單一解決方案的整套系統
BlueBox 可以集成在任一個現在的暗室中
高等級的品質與性能
簡單有效
滿足最高的歐洲安全標準
可升級
Frankonia 吸波材料技術（Frankosorb?）
·
·
·
持續穩定的吸波性能
滿足防火等級 A2(推薦)，包括氣體與火災探測系統
高功率吸波材
A2 吸波材：可達 2 kW/m2 或 850 V/m（連續工作），3.5kW/m2 或 1150V/m（短時功率）
B1/B2 吸波材：可達 1 kW/m2 或 600 V/m（連續工作），2.6kW/m2 或 1000V/m（短時功率）
·
·
·
·
·
防潮，防損壞
易清洗，無塵，碳異味和灰塵
滿足 ISO 14644-1 等級 5 潔凈等級
無老化，無下沉
方便移動，固定（螺絲或懸掛）
17
